Mi simulador acabado.Con Pot hall.

Postby mcarnice » Sat 1. Jun 2019, 12:28

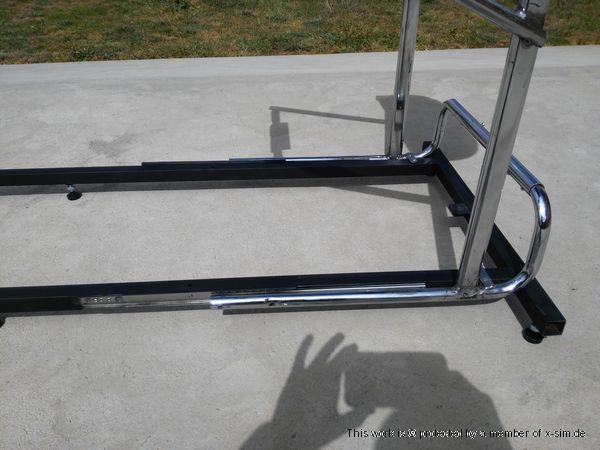

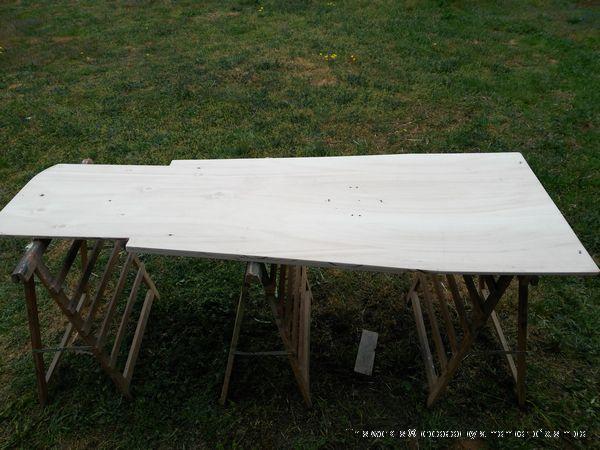

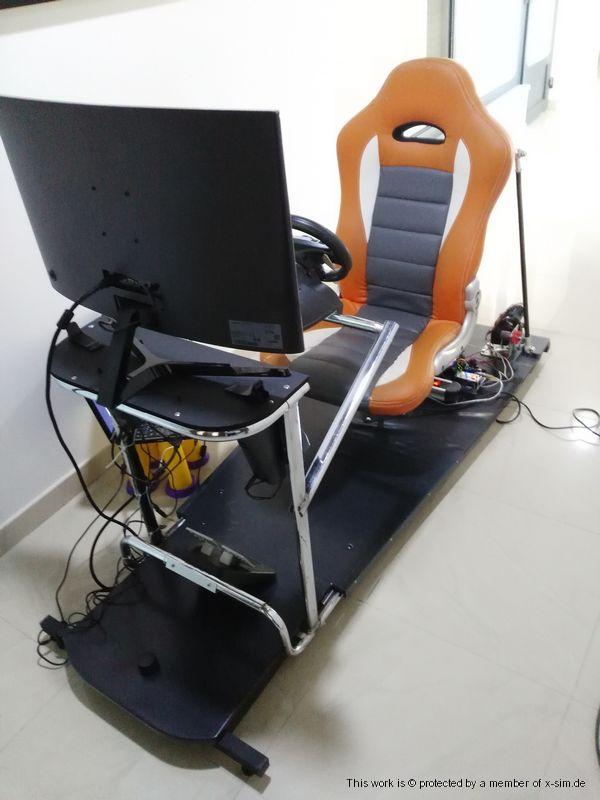

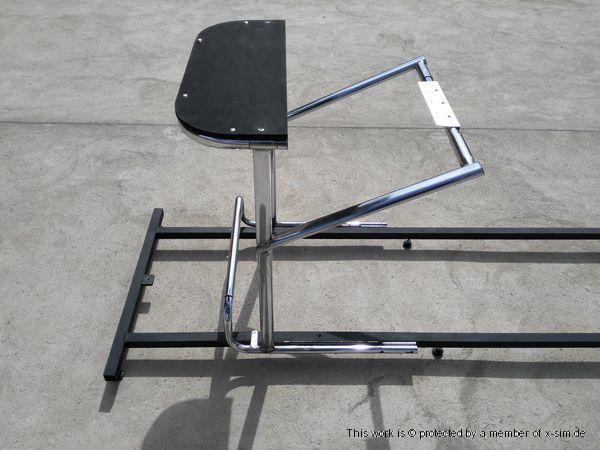

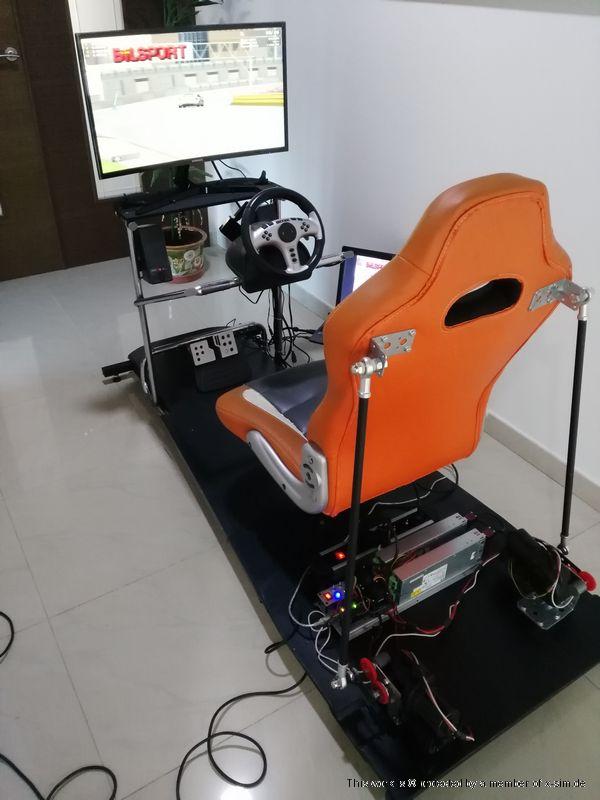

Os adjunto fotos de mi simulador terminado por si a alguien le sirve como referencia.

4749475047514752475347544755475647574758475947604761[album]
Last edited by mcarnice on Tue 1. Dec 2020, 00:48, edited 2 times in total.
mcarnice

Posts: 8
Images: 13
Joined: Sun 13. Jan 2019, 00:17
Has thanked: 0 time
Been thanked: 0 time

Re: Mi simulador lowcost acabado.

Postby acpRace » Tue 2. Jul 2019, 03:11

Muy buen trabajo! Sencillo y directo a lo que se ocupa!
Tienes un poco más de info de la parte electrónica?
acpRace

Posts: 25
Joined: Mon 21. Jul 2014, 21:02
Has thanked: 0 time
Been thanked: 0 time

Re: Mi simulador lowcost acabado.

Postby mcarnice » Sun 19. Jan 2020, 13:24

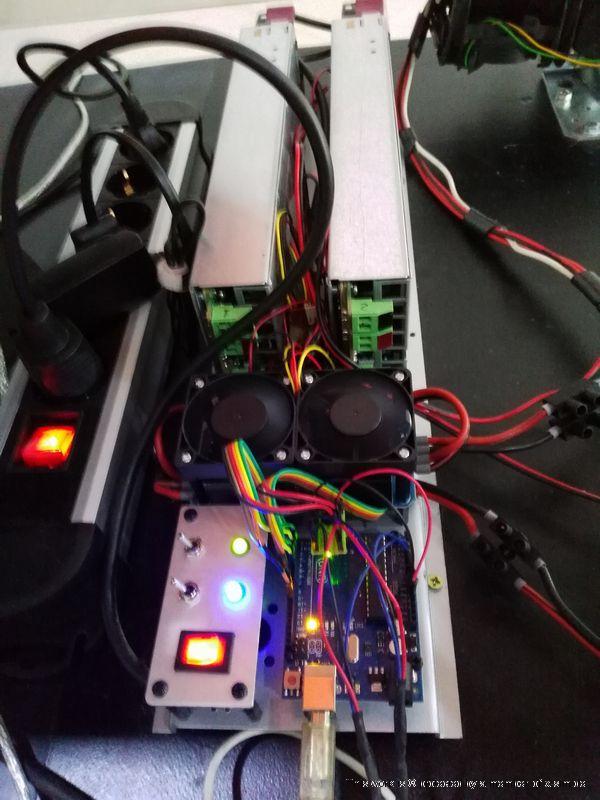

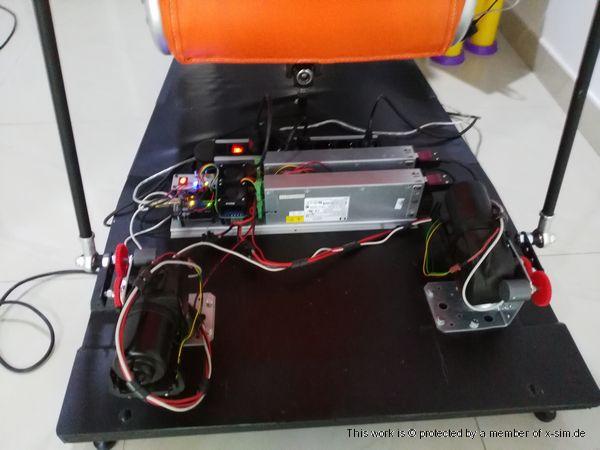

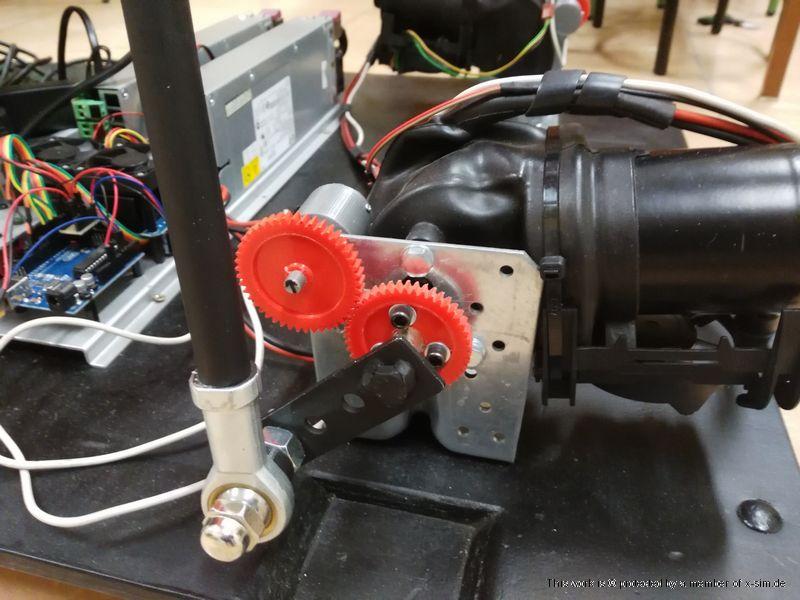

La electrónica esta compuesta por:
- Una tarjeta arduino UNO.
- Dos controladoras IBT-2 (he montado un ventilador encima de cada una de ellas)

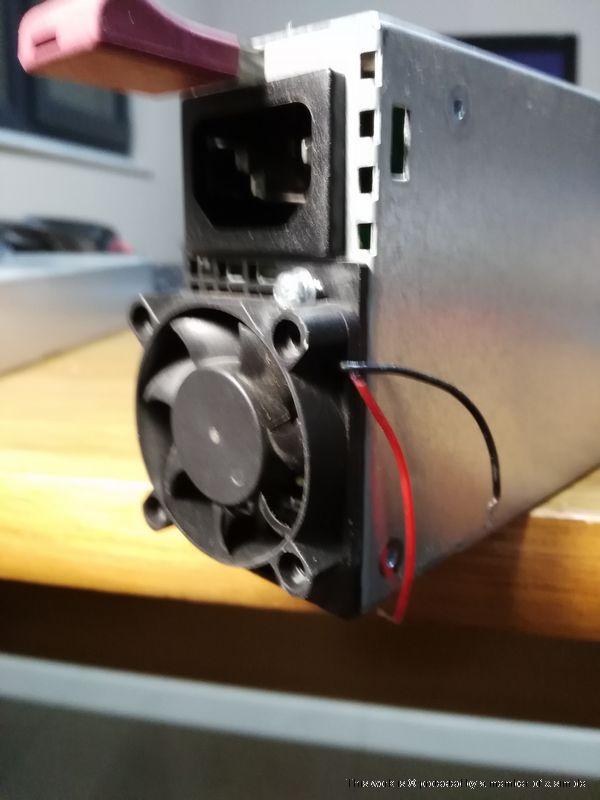

- Dos fuentes de alimentación HP DPS-700GB (con una es suficiente. Compré dos porque no tenia claro si iba a montar motores de 12V o de 24V. Finalmente puse motores de 12V y como ya tenía las dos fuentes, le puse una a cada motor, aunque una da suficiente corriente para los dos motores). Estas fuentes no llevan ventilador,por lo que es imprescindible ponerle uno ya que se calientan una barbaridad aunque estén en vacío.

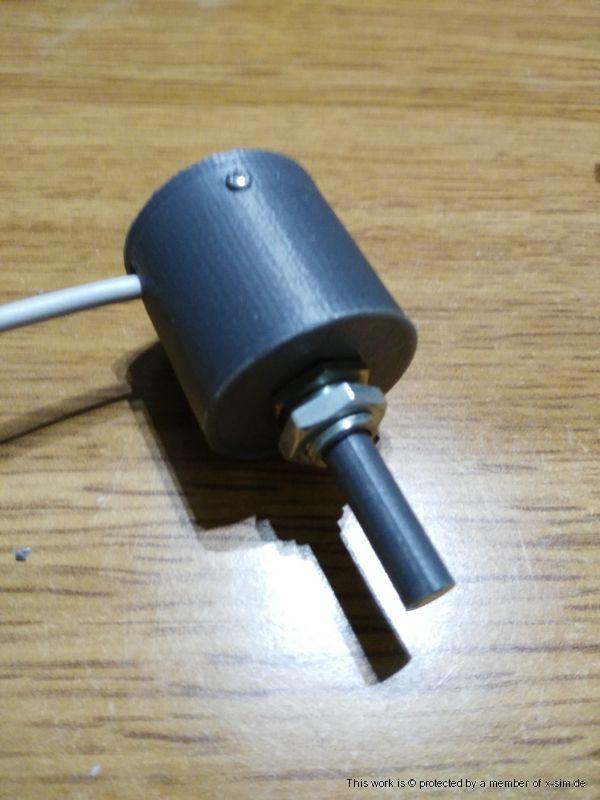

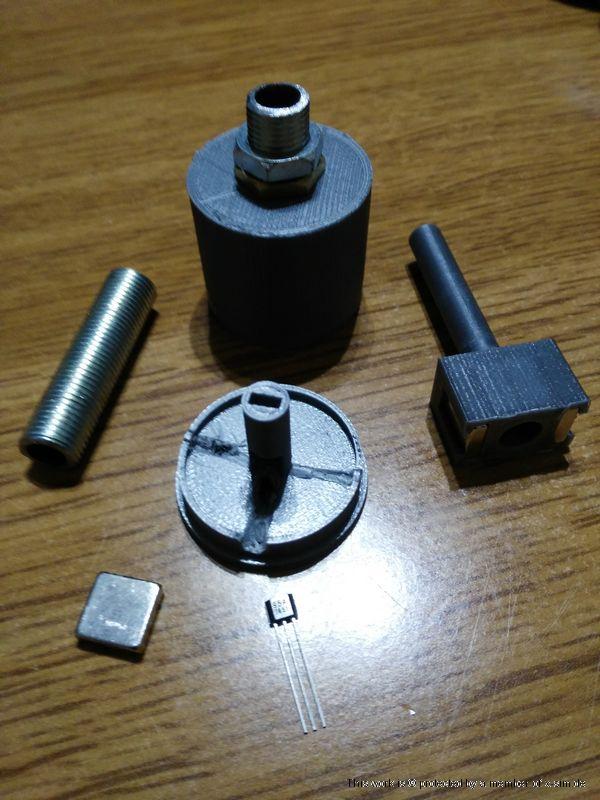

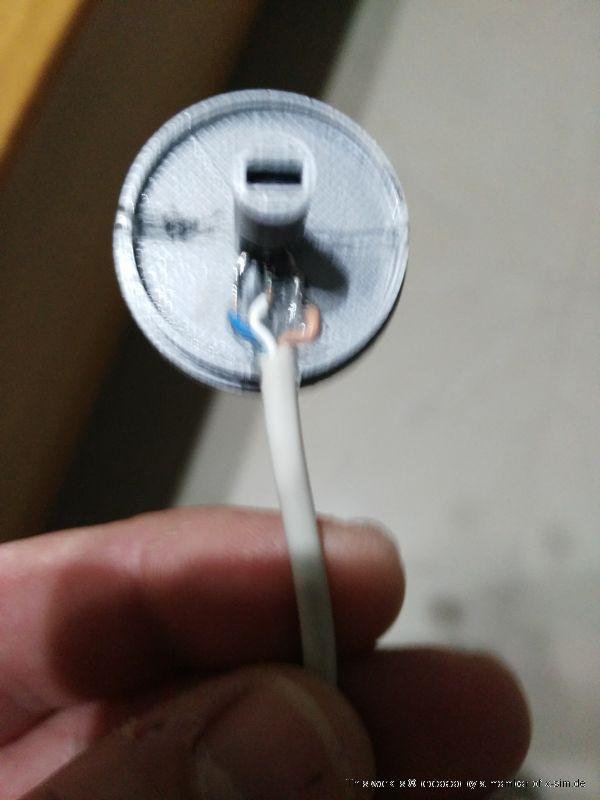

- Dos potenciometros hall con el chip ss495a1.Fabricados con impresora 3D, podeis ver en las fotos todos los componentes del potenciómetro y su montaje.
-Interruptores y leds para encender la alimentación general, las fuentes y los ventiladores de las IBT2.
mcarnice

Posts: 8
Images: 13
Joined: Sun 13. Jan 2019, 00:17
Has thanked: 0 time
Been thanked: 0 time

Re: Mi simulador lowcost acabado.

Postby burza » Fri 23. Oct 2020, 22:27

hola maestro.. muy bueno te quedo el simulador.. consulta tendrias a mano los stl de la impresion 3d??
burza

Posts: 2
Joined: Fri 23. Oct 2020, 18:51
Has thanked: 0 time
Been thanked: 0 time

Re: Mi simulador lowcost acabado.

Postby mcarnice » Sat 21. Nov 2020, 16:43

Descarga de los archivos stl del potenciómetro hall:
https://cults3d.com/es/modelo-3d/artilu ... enciometro
mcarnice

Posts: 8
Images: 13
Joined: Sun 13. Jan 2019, 00:17
Has thanked: 0 time
Been thanked: 0 time

Re: Mi simulador acabado.Con Pot hall.

Postby flotis » Sun 22. Nov 2020, 01:35

Hola, ¿podrías poner el código arduino que has utilizado? Muchas gracias y muy buen trabajo.
flotis

Posts: 10
Joined: Sun 5. Apr 2020, 18:13
Has thanked: 1 time
Been thanked: 0 time

Re: Mi simulador acabado.Con Pot hall.

Postby mcarnice » Sun 22. Nov 2020, 12:38

Hola,
he utilizado el código de Sirnoname. Lo adjunto a este mensaje.
Todo el proceso de instalación que he seguido lo hice siguiendo las instrucciones del magnifico tutorial de Khael.
Attachments
CODIGO SIRNONAME.zip
(781.82 KiB) Downloaded 46 times
