Hey yokoyoko,

wie "kompliziert wäre es denn, beide Versionen zu Zeichnen? So könnte ich für beides eine Preisanfrage stellen.
Ich denke als Hebel sollten 20 mm in der Breite reichen. Höhe 50 mm?

Grüße Gossi

[Gossi]

Hallo Gemeinde,

da ich von Yokoyoko leider nichts mehr gehört habe... Gibt es jemanden der mich dabei alternativ unterstützen könnte?

[yokoyoko]

wie "kompliziert wäre es denn, beide Versionen zu Zeichnen? So könnte ich für beides eine Preisanfrage stellen.
Ich denke als Hebel sollten 20 mm in der Breite reichen. Höhe 50 mm?

kann dir beide zeichnen - kein Problem.
Maße aus deiner letzten skizze mit 20mm Breite? Meinst du mit Höhe 50mm die Länge des Hebels von achse zu Achse?

Frisch mich nochmal etwas auf, dann gehts weiter.

[Gossi]

Hey yokoyoko...
Nach einigen Wochen Abstinenz bin ich nu auch wieder da... Und hoffe ich komme mit den Hebelarmen nun weiter um endlich mal die
Plattform zu montieren.

Ich beziehe mich nun nochmal auf deine Zeichnung vom 6. bzw. 7. Dezember und meinen Werten aus dem Post vom 11. Dezember.
Das passt alles soweit. Die Spannschraube braucht nicht zum versenken zu sein. Auch die beiden Bohrungen für die Anlenkung kannst
du außen vor lassen.

Also, Länge 180 mm, Breite 20 mm, Höhe 50 mm (um doch noch ein wenig Material über und unter der 30mm Bohrung zu haben).
Ideal wäre es, die Daten als dxf mit Endmaßen zu bekommen, so kann ich diese direkt an ein holländisches Unternehmen schicken.
Da wird der Preis dann vollautomatisch ermittelt.

Vllt. noch etwas zu Passung... Sollte es hier eine Spielpassung H7/h6 (von Hand verschiebbar) oder eher H7/j6 Spielpassung sein?
Beim Hersteller der Motoren SEW bin ich leider nicht fündig geworden welche Toleranzlage/grad für die Welle angegeben ist...

Reichen dir diese Angaben? Für Hinweise und Ratschläge bin ich immer dankbar...

[vicpopo]

Hi Gossi,

Gib mir die Sew Getriebemotoren Sachnumer und danach kann ich das Welle Toleranz dir finden und geben.
Du kannst die Leistungsschild ins Photo aufnehmen.

Gruss

[Gossi]

Hey vicpopo,

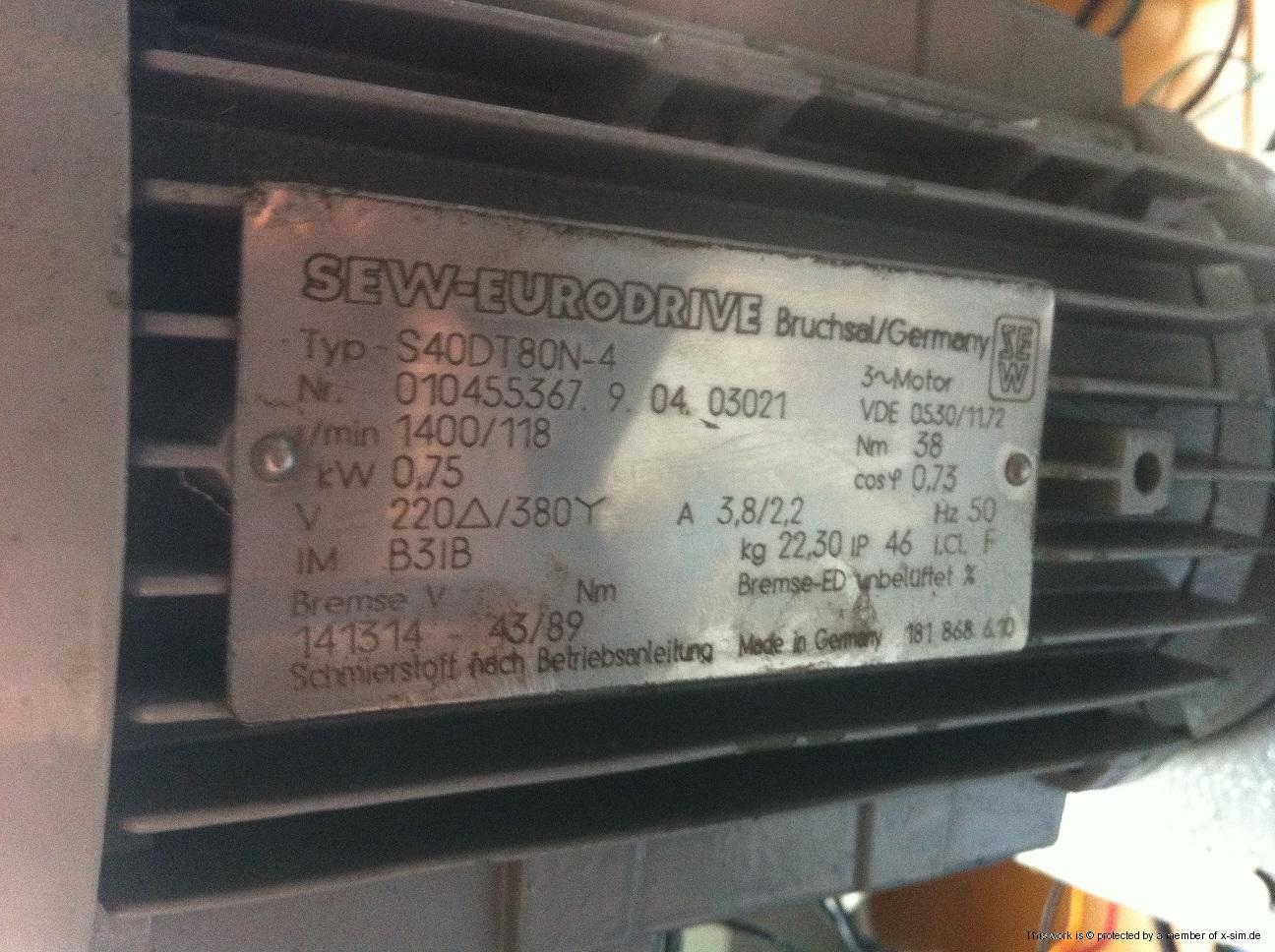

anbei das gewünschte Typenschild und schon einmal Dank für die Unterstützung...

[vicpopo]

Hallo ,

Danke.Ich kucke und sagt dir bescheid.

Gruss

[vicpopo]

Hi Gossi,

Anbei findest du alle Aussendurchmesser für S Getriebe Ausführungen:
1- diam 20 und 25 mm Passung k6 : + 2 / + 15 Microns
2- diam 30 h6 Passung h6 : 0 / - 13 Microns

Normalerweise ist deine Ausführung mit Durchmesser 20 oder 25 mm ergestellt.Die andere ( 2) ist selten.

MFG

[Gossi]

Hi vicpopo,

danke für die Info! Es handelt sich in der Tat um die 30mm Welle, also h6

[Gossi]

Hey yokoyoko,

also von mir aus kann es weiter gehen
