Home Made Hydraulik Pedals by tom

[tommy6]

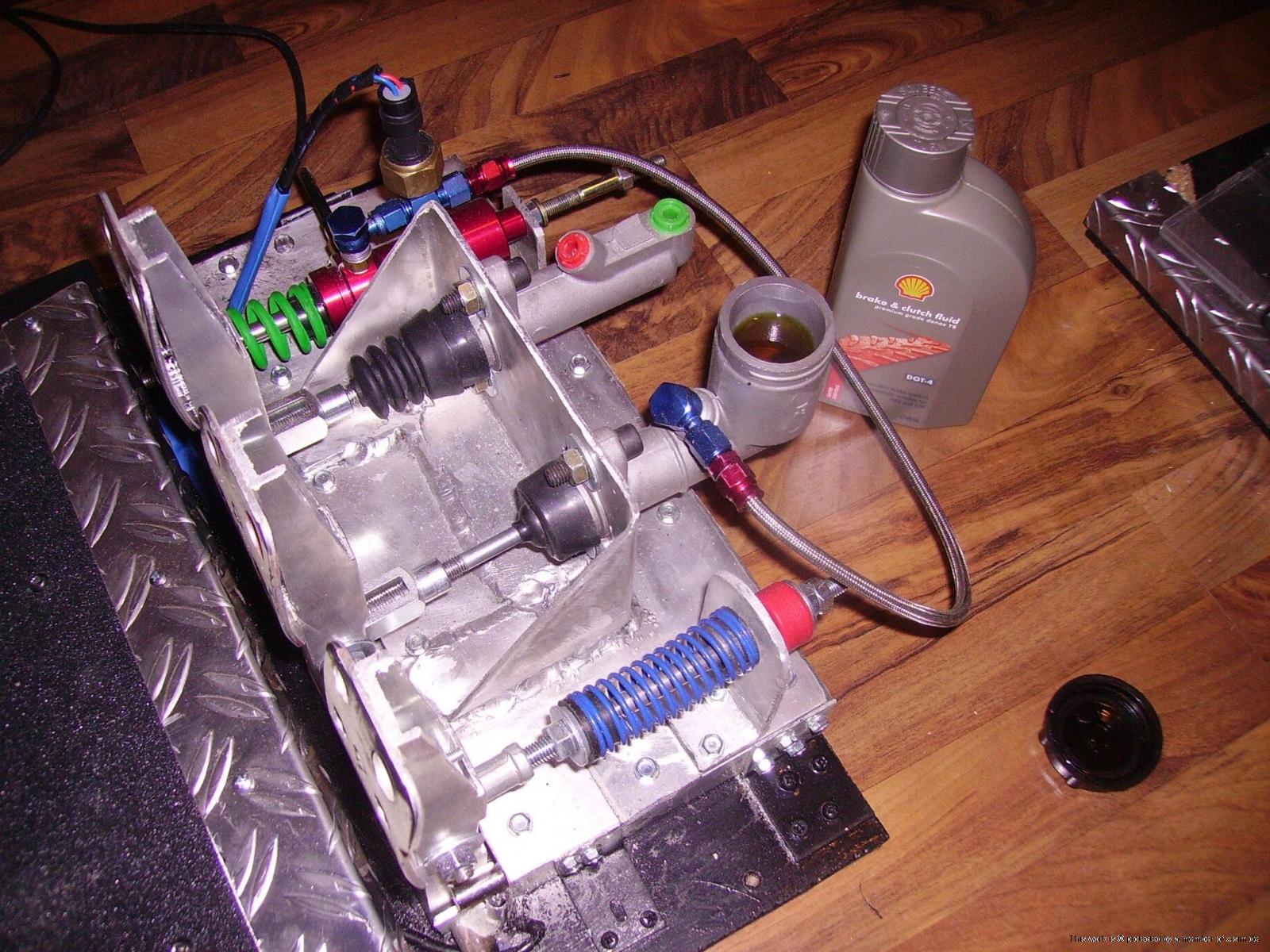

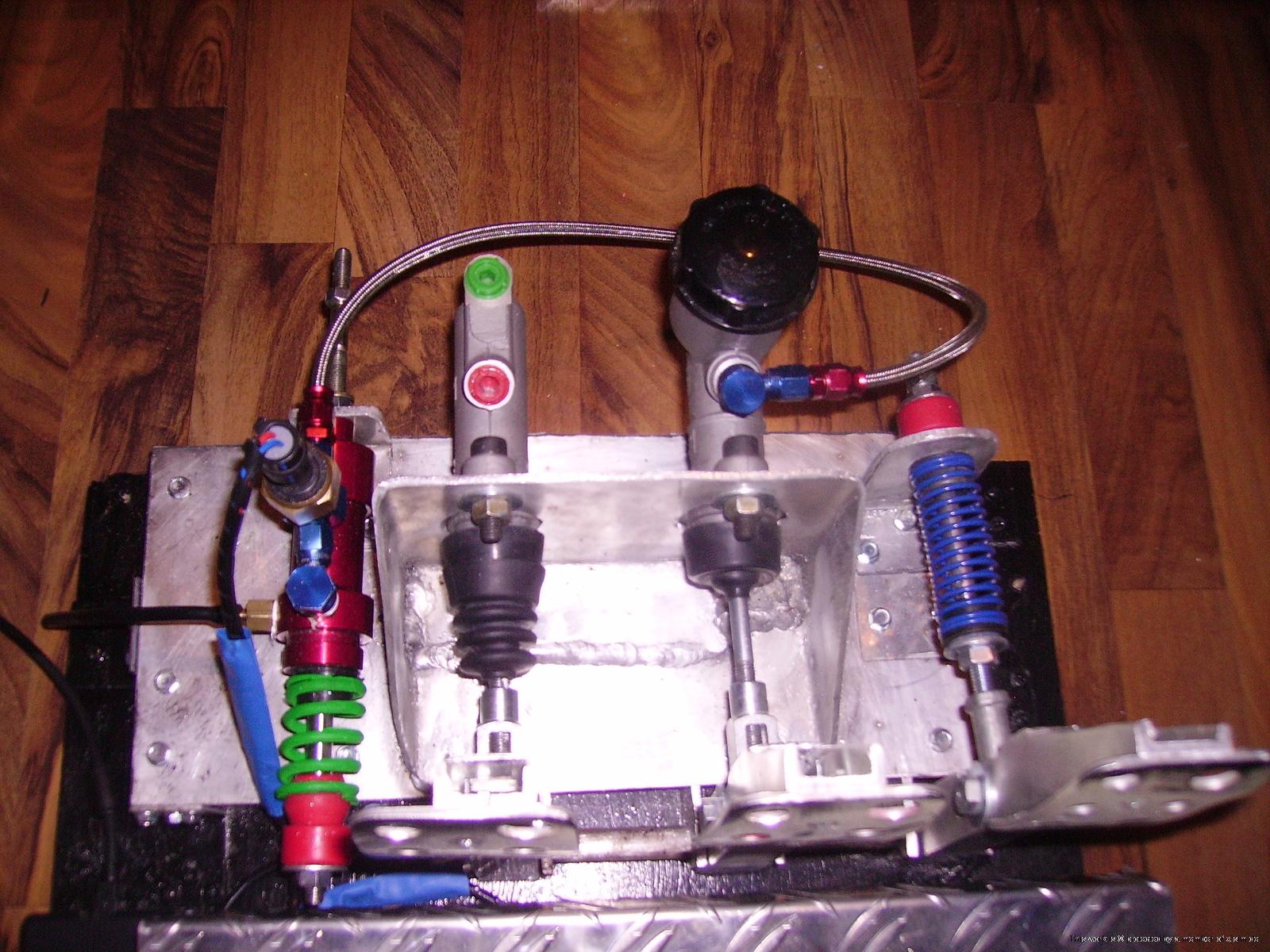

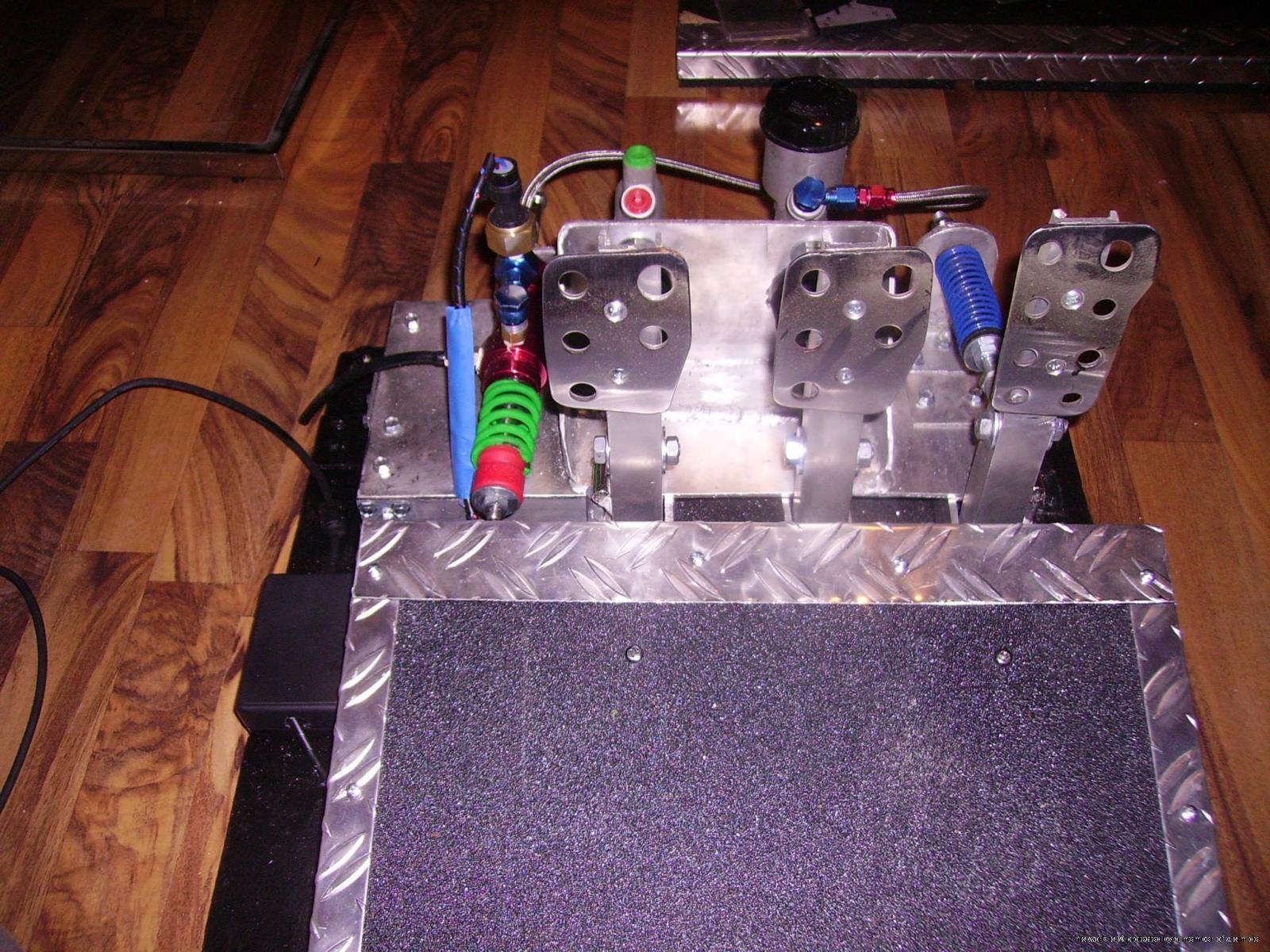

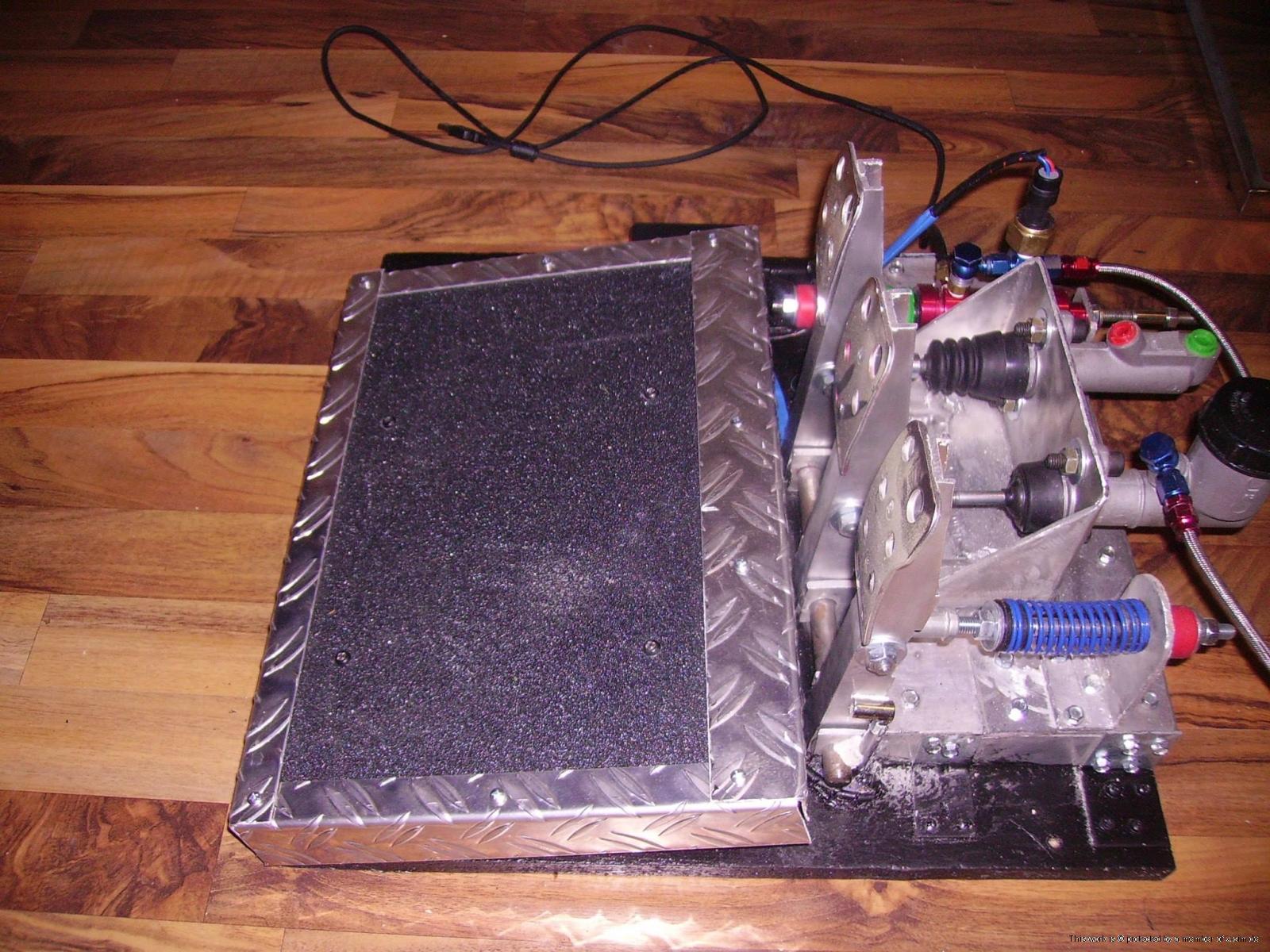

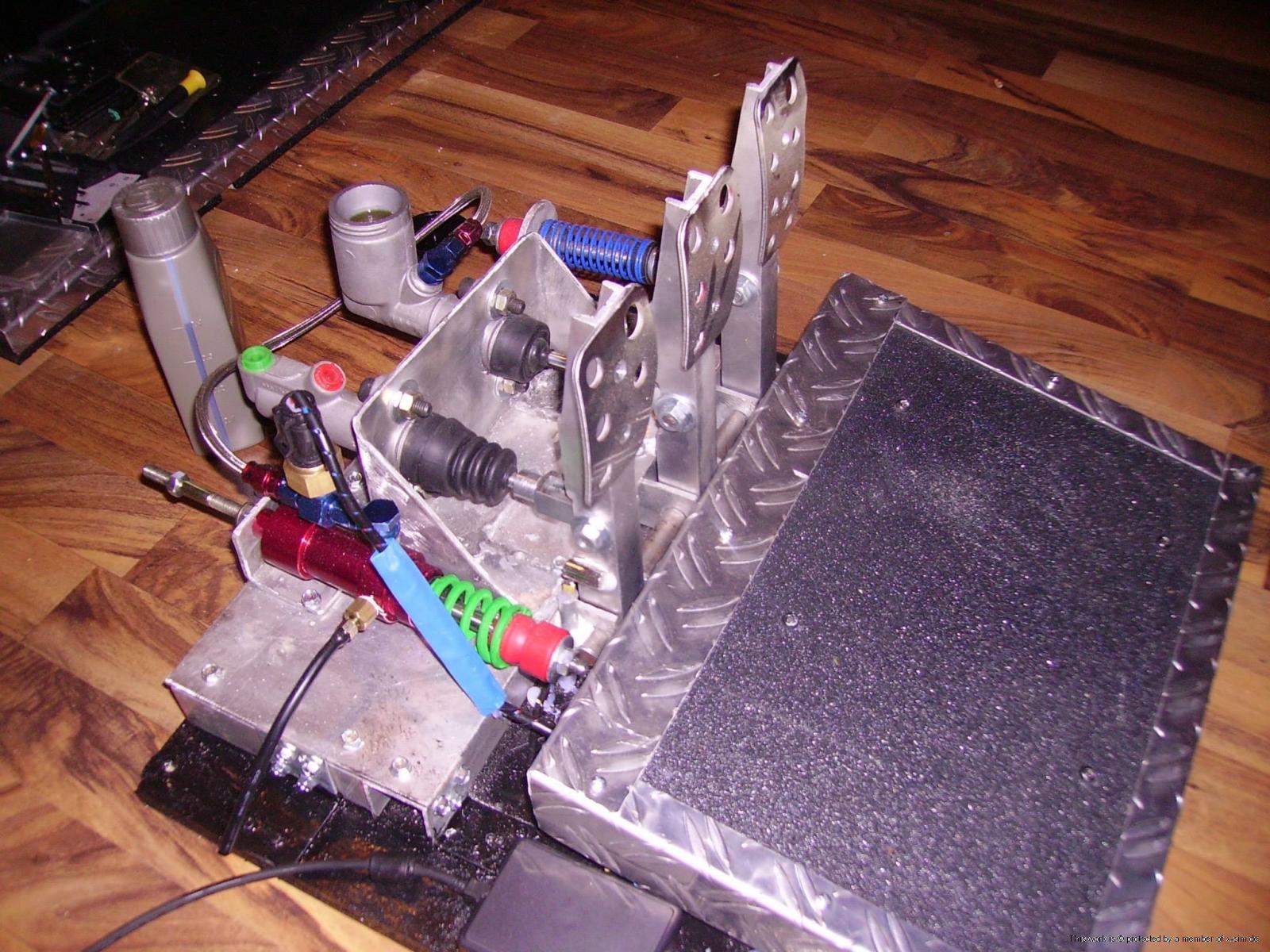

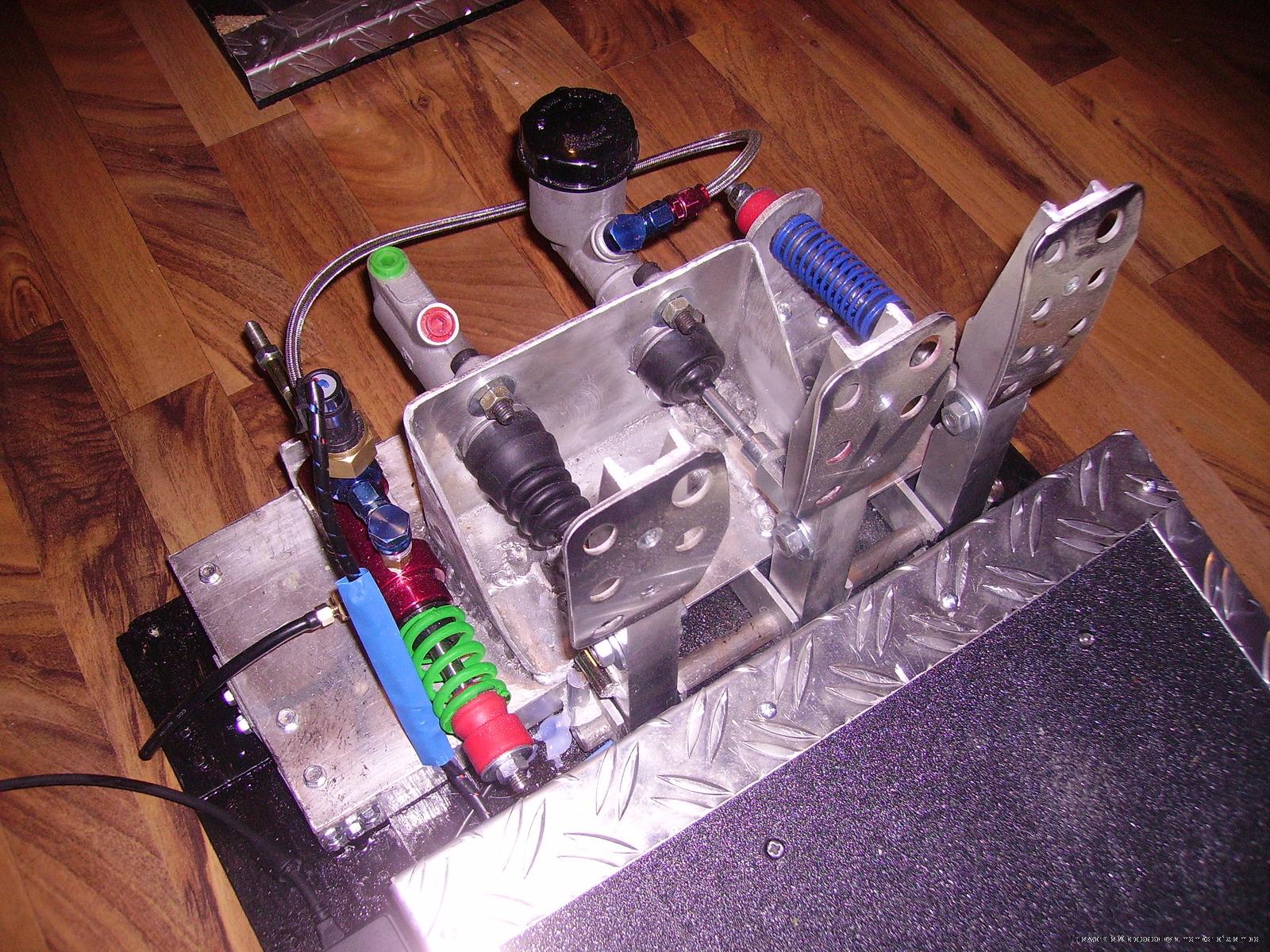

Here is my pedalbox prototype (Part 1)

[ferslash]

Nice job... man, what is the "pice" you are connecting your pedals to?

i guess it is a car part... what what part is that?

how does it feels?? is it so different from a regular arcade pedal?

best regards

fer

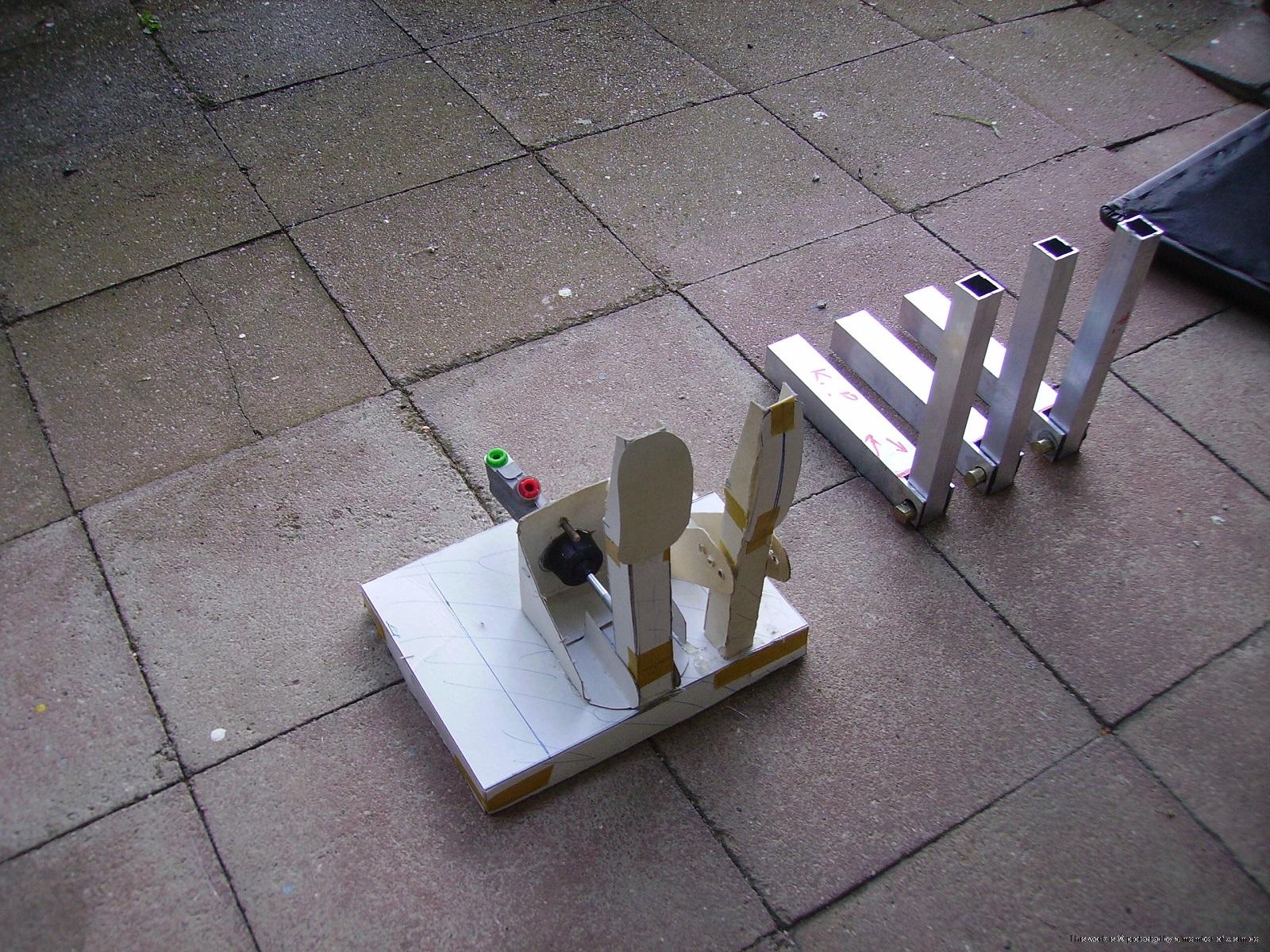

(btw, nice papel model, it is a good idea to prototype)

[RacingMat]

Hi Tom06 !

very nice pedals !
Do you have a load cell on the brake pedal ?
I'm curious, as Ferslash, about the "cylinder" behind brake pedal ... what is it ? pneumatic actuator ?

i'm currently working on the electronic part of the load cell http://www.gamoover.net/Forums/index.php?topic=28158.0 and my next step will be the hardware ! I hope i'll make something as beautiful as you did

Please, can you tell us what is the weight of these steel pedals ? and overall dimensions ?

many thanks
Mat

[tommy6]

Thanks

[tommy6]

i Forget Aluminium Fittings !

http://www.bat-motorsport.de/

And her is pedalbox Dimension in cm !!



Pedals still get even a non-slip pad

http://www.amazon.de/exec/obidos/tg/det ... A6A95W/new

das ganze ist ein Prototype wünscht mir viel glück

[whaleman]

Very nice pedals indeed! Are you going to assemble pressure sensors directly to cylinders'? Without any moving parts, eg brake caliper pistons, pedal travel will be quite short. I used brake caliber for this reason with my brake pedal just to give some travel and with pressure sensor, feeling is very good.
Looking forward to see your pedals in action!

best regards
Esa

[tommy6]

Hallo sorry das ich auf Deutsch Antworte
Vielleicht kann es ja jemand übersetzen


Version 1

entweder Samsensor; Pressure transducer or sender,1000 psi,for oil,fuel,air | eBay (ca. 35€)
http://www.ebay.com.au/itm/Pressure-tra ... 0465606193

http://www.leobodnar.com/shop/index.php?main_page=product_info&cPath=66&products_id=204

( My Version)
-----------------------------------------------------------------------------------------------------------

Version 2

oder Measspec; M3421-000006-01KPG Measurement Specialties Inc. | MSP6895-ND | DigiKey (ca. 120€)
Derek Spaere Desing LoadCell Platine.
http://www.derekspearedesigns.com/12-bi ... llers.html
http://jmracing.wordpress.com/2012/07/24/derek-speare-designs-load-cell-amp/


Vorteil Measspec: lässt sich mit einer Loadcell Platine perfekt einstellen um die vollen 4096 Steps des 12-Bit Controllers zu nutzen!

Pedals mit Hall Sensor und Magnete








Alu Fittings
http://www.bat-motorsport.de/

Sehr guter Shop


------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Partlist:

Aluplatte 3-4 mm / eBay
Vierkant Alu 25x25mm ( oder 30x30) mm / ebay
U-Profil ebay

1x Hauptbremszylinder
1x Kupplungszylinder ( kostet ca.17euro und man braucht nicht noch extra einen, Einfüll-Behälter für die Bremsflüssigkeit kaufen da der schon am Zylinder vorhanden ist.
ebay Uk Land Rover so als tipp

1x Slave Cylinder
Alu Fittings, von BAT MOTORSPORT sehr guter Händler !


1x Drucksensor von ebay 1000psi lässt sich super in Iracing einstellen.

1x 12-Bit Joystick Controller von leobodnar.
BU0836A 12-Bit Joystick Controller [BU0836A] - 24.99GBP : Leo Bodnar, Simulator Electronics

2x Hallsensor
(Magnetic (Hall effect) sensor Allegro A1302)
Magnetic (Hall effect) sensor Allegro A1302 [A1302] - 2.49GBP : Leo Bodnar, Simulator Electronics

2x POWER NEODYM MAGNET 10x20mm


1x Druck Feder / fürs gas Pedal
Gewinde Stange m8 + Muttern & Scheiben
Selbstschneidende schrauben.

3x 2 Lagerbuchsen
Skateboard Komplettachse Weiche Lenkgummis

1x Äußere Ventil Feder 16v wahlweise kann auch eine etwas schwächere Feder verbaut werden.

[newbie71]

Hallo,

um was für einen Slave-Cylinder handelt es sich hierbei. Ist dieser auch aus der Bucht?
Gibt es für die Verschaltung der Elektronik einen Plan. Oder eien detailiertere Anleitung zum nachbau

Hello,

what kind of Slave -Cylinder is it. Could it be also found by Ebay.

is there a kind og shematic diagram for the wiring.


Grüsse / regards

Newbie71

[tommy6]

Hallo du kannst auch einen wilwood slave cylinder verwenden, der ist halt recht teuer

Hier kannst dir mal einen aussuchen

http://www.ebay.com/sch/i.html?_trksid= ... 40&afsrc=1

[tommy6]

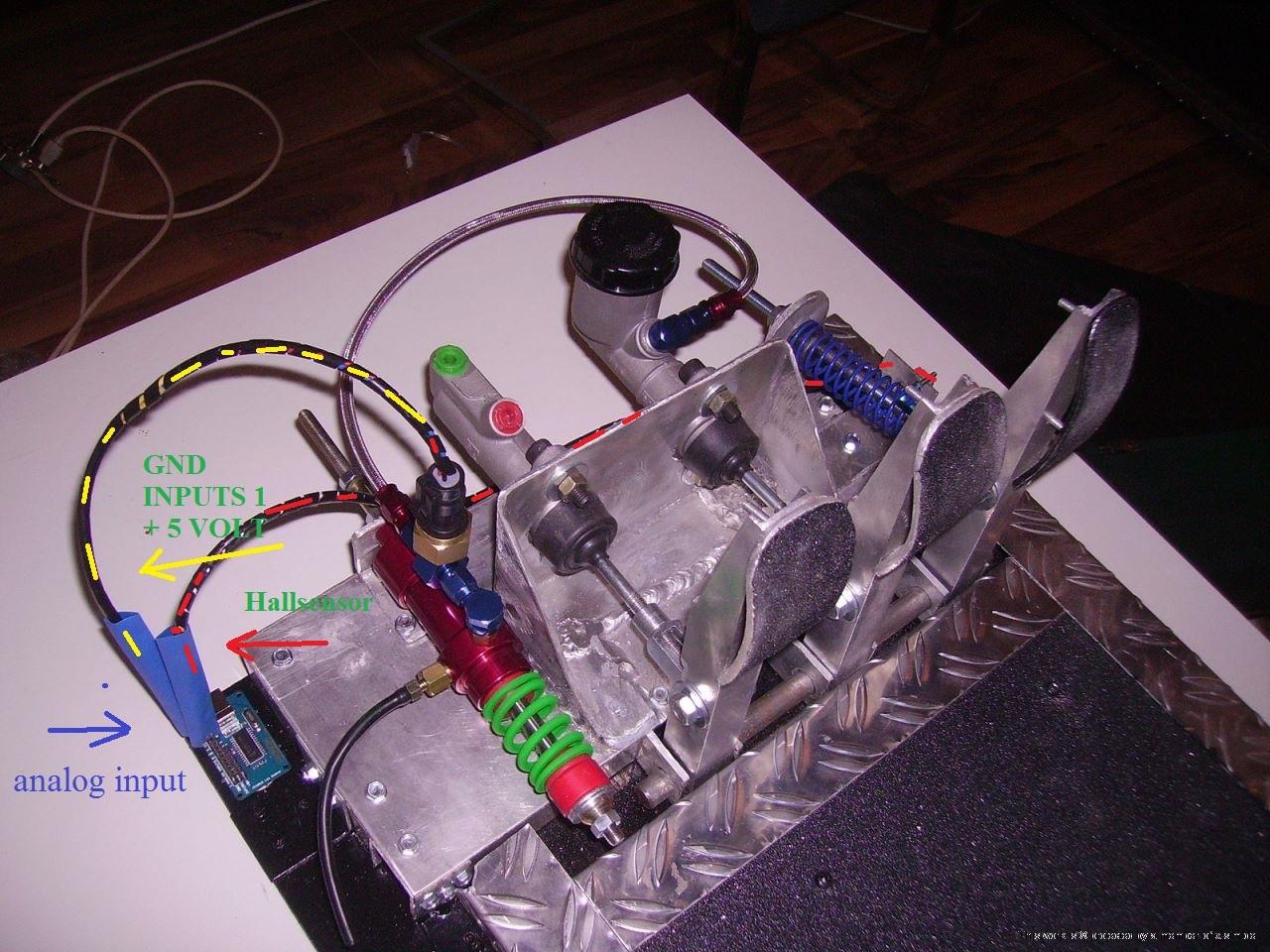

Die Elektronik ist wirklich einfach:

einfach ans leaoboard anschließen und fertig das board ist sowieso beschriftet

Drucksensor

Beide Hallsensoren / Das Bild ist schon etwas älter hier fehlt der Hallsensor für die Kupplung




GND
Imput´s
+ 5v

Wirklich einfach, auf was du achten musst, ist das du denn Magneten RICHTIG AN DAS PEDAL anbringst !!


Schaltplan braucht man nun wirklich nicht hier ist der Hall Sensor und wenn du dir das board ansiehst ist auch alles beschriftet.
http://www.leobodnar.com/shop/index.php ... 95A-01.png

Für Drucksensor finde ich jetzt kein Bild, solltest mal soweit sein mach ich ein bild von meinen 1000psi Druck Sensor + Kabel
