2DOF AC + VSD + Arduino uno

[simupp]

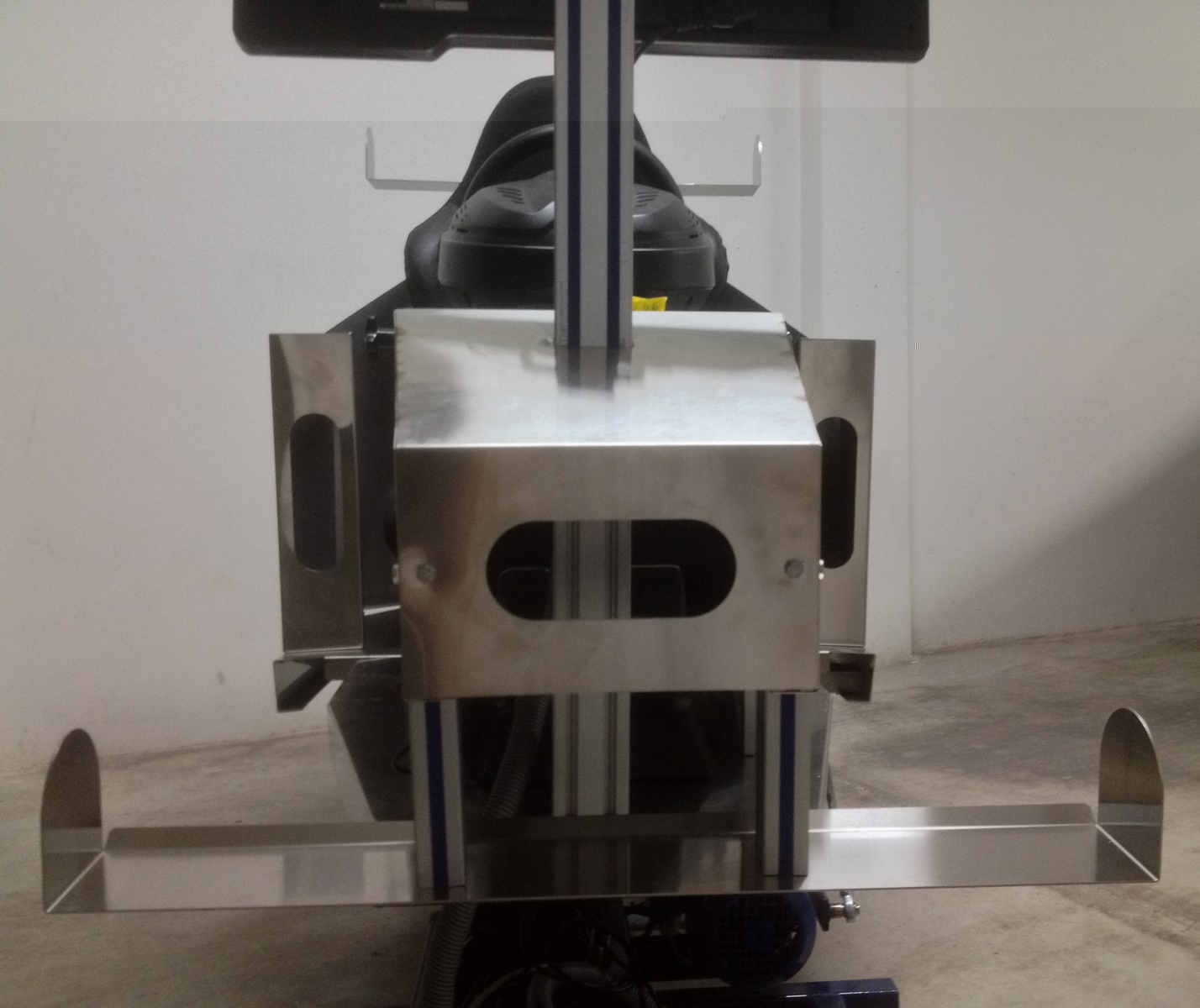

Hi, this is our motion simulator projects in progress with two motors AC + VSD + Arduino Uno.
We need help on the code needed to work with x-sim telemetry and transmit the necessary orders drives through arduino code. In principle, we know which are modbus commands for working with the variators of frequency (March, stop, frequency, speed, etc.)

[simupp]

We managed to communicate with the variable speed drives through modbus with arduino code. We are able to start, stop, vary the frequency, speed of the motors.

[Tfou57]

Best Wishes 2016!
Congratulations on the progress of your project

1) What is the commercial interface between the Arduino Uno and your inverter?
2) The interface does work with PWM 0 to 3.3V (Arduino Due)? or she works for PWM 0 to 5V (Arduino Uno)?
3) What is maximum PWM frequency that it accepts. ?
4) Control the direction of rotation of the frequency converter, + 24v touch on + 24v forward or reverse on contact with?
5) Speed control of the frequency converter, voltage 0 to 10V?
6) Speed control of the frequency converter, PWM or DAC voltage?

Good luck, I will follow your Arduino / VFD project

Meilleurs Vœux 2016 !
Félicitations pour l’avancement de votre projet
1) Quelle est l’interface commerciale entre l’Arduino Uno et votre variateur de fréquence ?
2) Cette interface fonctionnerait-t-elle avec un PWM 0 à 3.3v (Arduino Due) ? ou fonctionne-elle que pour des PWM 0 à 5v (Arduino Uno) ?
3) Quelle est fréquence PWM maxi qu’elle accepte. ?
4) Commande du sens de rotation du variateur de fréquence, +24v sur contact marche avant ou +24v sur contact marche arrière ?
5) Commande de vitesse du variateur de fréquence, tension 0 à 10v ?
6) Commande de vitesse du variateur de fréquence, tension DAC ou PWM ?

Bonne continuation, je vais suivre votre projet Arduino / VFD

[Tfou57]

Los mejores deseos 2016!
Felicitaciones por el progreso de su proyecto
1) Cuál es la interfaz comercial entre el Arduino Uno y su inversor?
2) La interfaz funciona con PWM 0 a 3.3V (Arduino DUE)? o ella trabaja para PWM 0 a 5V (Arduino Uno)?
3) Cuál es la frecuencia máxima PWM que acepta. ?
4) Controlar el sentido de giro del convertidor de frecuencia, + 24v toque en +24 avance o retroceso en contacto con?
5) Acelerar el control del convertidor de frecuencia, voltaje de 0 a 10V?
6) Acelerar el control de la tensión de convertidor de frecuencia, PWM o DAC?

Buena suerte, voy a seguir su proyecto Arduino / VFD

Meilleurs Vœux 2016 !
Félicitations pour l’avancement de votre projet
1) Quelle est l’interface commerciale entre l’Arduino Uno et votre variateur de fréquence ?
2) Cette interface fonctionnerait-t-elle avec un PWM 0 à 3.3v (Arduino Due) ? ou fonctionne-elle que pour des PWM 0 à 5v (Arduino Uno) ?
3) Quelle est fréquence PWM maxi qu’elle accepte. ?
4) Commande du sens de rotation du variateur de fréquence, +24v sur contact marche avant ou +24v sur contact marche arrière ?
5) Commande de vitesse du variateur de fréquence, tension 0 à 10v ?
6) Commande de vitesse du variateur de fréquence, tension DAC ou PWM ?

Bonne continuation, je vais suivre votre projet Arduino / VFD

[simupp]

Meilleurs Vœux 2016 ! -> Également !!!

Félicitations pour l’avancement de votre projet -> Merci beaucoup

1) Quelle est l’interface commerciale entre l’Arduino Uno et votre variateur de fréquence ?
2) Cette interface fonctionnerait-t-elle avec un PWM 0 à 3.3v (Arduino Due) ? ou fonctionne-elle que pour des PWM 0 à 5v (Arduino Uno) ?
3) Quelle est fréquence PWM maxi qu’elle accepte. ?
4) Commande du sens de rotation du variateur de fréquence, +24v sur contact marche avant ou +24v sur contact marche arrière ?
5) Commande de vitesse du variateur de fréquence, tension 0 à 10v ?
6) Commande de vitesse du variateur de fréquence, tension DAC ou PWM ?

Les moteurs à courant alternatif 220V sont nourris . Arduino max 485 est chargé de donner lieu à des variateurs de fréquence via les commandes Modbus .

Bonne continuation, je vais suivre votre projet Arduino / VFD

[simupp]

The AC motors are fed 220V . Arduino max 485 converter is responsible for giving appropriate to the frequency inverters via Modbus commands.

[simupp]

Hola !. Hemos sustituido la Arduino por PLC.

En la galería dejamos nuevas fotos.

Ahora estamos "peleando" con los motores/reductores y creando el perfil para converter. Admitimos cualquier sugerencia.

Muchas gracias.
